Индикатор LOS POS мигает/горит. Индикаторы

Расположение индикаторов на роутере:

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Индикаторы PON и LOS:

*ONT — оптический терминал (роутер).

**OLT — оборудование провайдера

Станционный терминал Элтекс LTP-4X  и LTP-8X предназначен для организации широкополосного доступа FTTH.

  • 4 порта PON, исполнение 1U
  • 4 Combo Порта 1GE и 2х10GE порта для подключения к вышестоящей сети
  • Возможность использования GPON SFP Class B+, С+ , С++
  • Максимальный радиус сети 40 км
  • Удаленное управление посредством CLI, SNMP
  • Соответствие стандартам G.988, G.984.x и TR-156
  • Предоставление услуг кабельного телевидения совместно с передачей данных
  • Оптимальное решение для небольшого поселка или многоквартирного дома
  • Встроенный ACS сервер для управления ONT
  • Резервирование питания: 2 ввода
  • Питание от 220 VAC и/или 48 VDC

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

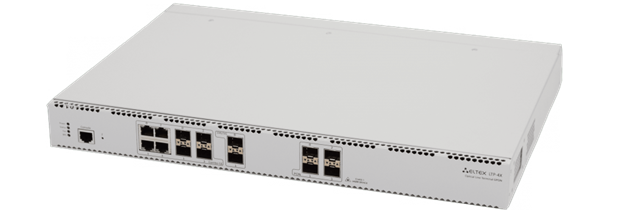

Рисунок 1 Внешний вид OLT LTP-4X

Абонентский GPON терминал NTU-1 предназначен для подключения оконечного оборудования пользователя к сети передачи данных.

Устройство выполняет функции медиаконвертера «Оптика – Медь» позволяет передавать как тегированный так и untag трафик, позволяет подключить как оконечное устройство пользователя так и коммутатор/маршрутизатор, объединяющий трафик нескольких пользователей или услуг.

  • 1 порт GPON Class B+
  • 1 порт LAN (10/100/1000Base-T)
  • Удаленная настройка, управление и обновление Firmware по протоколу OMCI с OLT

Рисунок 2 Внешний вид ONT NTU-1

Благодаря высокой скорости передачи данных и особенностям приоритезации трафика по технологии GPON, терминал HG8310M обеспечивает высокоскоростную передачу данных разных приложений VoIP и потокового HD-видео.

Поддержка стандартов ITU G.984.1, ITU G.984.2, ITU G.984.3 и ITU G.984.4 обеспечивает полномасштабную совместимость с OLT различных производителей.

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

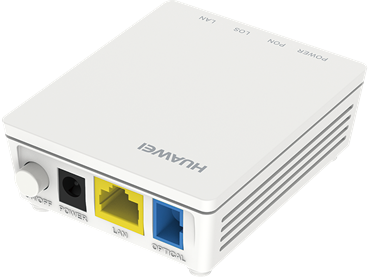

Рисунок 3 Внешний вид ONT HG8310M

Пример конфигурации сети

Рассмотрим вариант настройки OLT на примере следующей задачи:

Трафик от всех ONT идет в общем VLAN ID 2000, выполняется PPPoE авторизация абонентов

IGMP ver3 и multicast трафик идет в VLAN 2199

Uplink порт – интерфейс Combo GE0 на OLT

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

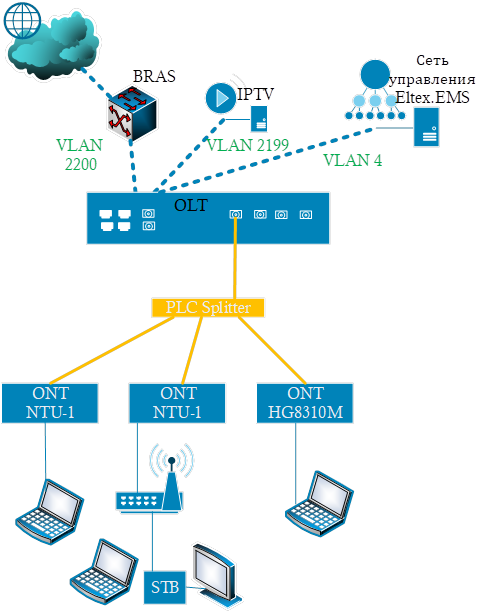

Рисунок 4 Схема организации связи «Модель предоставления услуги VLAN per Service»

Порядок настройки

При первом включении необходимо подключиться к СОМ порту OLT с параметрами 115200 8-n-1

Проверить текущую версию ПО и при необходимости провести обновление ПО:

LTP-4X# show version

Eltex LTP-4X:rev.C software version 3.30.0 build 2932 on 28.11.2017 16:49

Изменить установленный по умолчанию пароль на новый:

LTP-4X# configure terminal

Для применения и сохранения конфигурации выйти в корневое меню:

Changes successfully commited (1 chunk)

Configuration successfully saved to file

Для доступа к управлению устройства через выделенный VLAN (для примера VLAN ID 4) необходимо указать IP адрес и vlan управления в системных параметрах и добавить указанный VLAN в режиме trunk на uplink порту:

LTP-4X(config)# management ip 192.168.1.14

LTP-4X(config)# management vid 4

LTP-4X(switch)(config)# vlan 4

LTP-4X(switch)(config-vlan)# tagged front-port 0

После указанных выше операций можно отключить СОМ порт и выполнить подключение по SSH с сервера управления.

Установка файла лицензии на OLT. Файл загружается с TFTP сервера и применяется после перезагрузки устройства:

Download file from TFTP-server..

License successfully installed. Please reboot device for changes to make effect

Do you really want to reboot the system now? (y/n) y

Broadcast message from root (pts/0) (Sat Jan 1 00:28:00 2000):

The system is going down for reboot NOW!

Файл лицензии генерируется с привязкой к серийному номеру OLT и не может быть загружен на другое устройство (OLT). В файле указано максимальное число ONT других производителей, которые могут быть подключены к станционному терминалу.

Просмотр подключенных но не настроенных ONT на PON порту 0:

LTP-4X# show interface ont 0 unactivated

GPON-port 0 ONT unactivated list

Конфигурация ONT для предоставления доступа в Интерне

Настроим встроенный в OLT коммутатор, для передачи трафика в VLAN 2200 c uplink порта 0 на порты в сторону PON сети:

LTP-4X(switch)(config)# vlan 2200

LTP-4X(switch)(config-vlan)# tagged pon-port 0 – 3

Так как NTU-1 может работать только в режиме Bridge, то настройка передачи данных осуществляется полностью через OMCI.

Для этого создаем профиль Cross-connect, в котором устанавливается режим работы BRIDGE, указывается номер инстанса OMCI бриджа, который будет создан на ONT, так же указывается VLAN ID в котором будет передаваться трафик с ONT в направлении UPLINK (в downlink трафик по умолчанию идет untag):

LTP-4X(config)# profile cross-connect “ONT1E”

LTP-4X(config-cross-connect)(“ONT1E”)# bridge group “10”

LTP-4X(config-cross-connect)(“ONT1E”)# outer vid “2200”

Для привязки LAN портов ONT к OMCI бриджу создается профиль портов:

LTP-4X(config)# profile ports “ONT1L”

LTP-4X(config-ports)(“ONT1L”)# port 0 bridge group “10”

На этом этапе можно добавить в конфигурацию подключенную NTU-1 по серийному номера и назначить ей созданные ранее профиль портов ONT1L (например добавим на 0м дереве ONT с ID 0). Так как через ONT будет предоставляться только 1 сервис – выход в сеть Интернет, то добавляется сервис 0 на котором указывается созданные ранее профиль cross-connect ONT1E, и указывается дефолтный профиль DBA (так как не требуется установки ограничений по полосе для пользователя):

LTP-4X(config)# interface ont 0/0

LTP-4X(config)(if-ont-0/0)# serial ELTX620002BC

LTP-4X(config)(if-ont-0/0)# profile ports ONT1L

LTP-4X(config)(if-ont-0/0)# service 0 profile cross-connect ONT1E dba dba-00

Применяем и сохраняем конфигурацию:

Можно проверить статус ONT, посмотреть таблицу МАС адресов и убедиться, что для пользователя доступен выход в Интернет.

LTP-4X# show interface ont 0 online

GPON-port 0 ONT online list

LTP-4X# show mac interface gpon-port 0

Total records: 1 of 1

ONT c 1м портом Ethernet для предоставления доступа в Интернет и услуг IPTV

Услуга IPTV + Интернет может быть предоставлена на ПК пользователя. Или можно подключить коммутатор или роутер, который позволить подключить несколько устройств одновременно

Добавим в конфигурацию коммутатора VLAN 2199, в котором будет передаваться multicast и IGMP трафик:

LTP-4X(switch)(config)# vlan 2199

LTP-4X(switch)(config-vlan)# ip igmp snooping enable

LTP-4X(switch)(config)# ip igmp snooping

Для предоставления услуги IPTV на ONT где эта услуга необходима, потребуется создать отдельный профиль ports, в котором будут описаны правила обработки IGMP и multicast трафика из VLAN 2199 (см схему) на порт пользователя без тега:

LTP-4X(config)# profile ports NTU1TV

LTP-4X(config-ports)(“NTU1TV”)# igmp multicast dynamic-entry 0 vid 2199 group 239.1.1.0 239.1.1.255

LTP-4X(config-ports)(“NTU1TV”)# port 0 igmp downstream vid 2199 tag-control remove-tag

LTP-4X(config-ports)(“NTU1TV”)# port 0 igmp upstream vid 2199 tag-control add-tag

LTP-4X(config-ports)(“NTU1TV”)# port 0 multicast

LTP-4X(config-ports)(“NTU1TV”)# igmp mode snooping

LTP-4X(config-ports)(“NTU1TV”)# port 0 bridge group 10

Здесь стоит обратить внимание что на порту 0 ONT – осуществляется привязка к OMCI бриджу 10.

Должен быть указан диапазон multicast адресов по которым осуществляется вещание.

Добавим новую ONT по серийному номеру с ONT ID 1 (следующий свободный). Назначим профиль портов , в котором разрешена услуга IPTV, и добавим сервис 0 с профилем cross-connect NTU1 и дефолтным профилем DBA.

LTP-4X(config)# interface ont 0/1

LTP-4X(config)(if-ont-0/1)# serial ELTX620002B1

LTP-4X(config)(if-ont-0/1)# profile ports NTU1TV

LTP-4X(config)(if-ont-0/1)# service 0 profile cross-connect ONT1E dba dba-00

Добавление ONT HG8310M c 1м портом Ethernet для предоставления доступа в Интернет

Просмотр всех подключенных но не настроенных к порту OLT абонентских терминалов

GPON-port 0 ONT configured list

Добавить в конфигурацию подключенную HG8310M по серийному номеру и назначить ей созданные ранее профиль портов ONT1L (например добавим на 0м дереве ONT с ID 2). Так как через ONT будет предоставляться только 1 сервис – выход в сеть Интернет, то добавляется сервис 0 на котором указывается созданные ранее профиль cross-connect ONT1E, и указывается дефолтный профиль DBA (так как не требуется установки ограничений по полосе для пользователя):

LTP-4X(config)# interface ont 0/2

LTP-4X(config)(if-ont-0/2)# serial HWTC08DE1D9A

LTP-4X(config)(if-ont-0/2)# profile ports ONT1L

LTP-4X(config)(if-ont-0/2)# service 0 profile cross-connect ONT1E dba dba-00

Просмотр состояния всех включенных ONT:

Добавление последующих 1но портовых ONT с услугой Интернет

Перейти в интерфейс ONT:

LTP-4X(config)# interface ont Y/XX

Указать PON serial ONT

LTP-4X(config)(if-ont-Y/XX)# serial ELTX6200ZZZZ

Назначить профиль ports в котором включена только услуга доступа к сети Интернет

LTP-4X(config)(if-ont-Y/XX)# profile ports ONT1L

Назначить профиль cross-connect и DBA где описаны правила обработки трафика

LTP-4X(config)(if-ont-Y/XX)# service 0 profile cross-connect ONT1E dba dba-00

Сохранить и применить конфигурацию

Y – номер дерева где ONT подключена

XX – первый свободный ONT ID на этом дереве

ELTX6200ZZZZ – PON serial ONT

Добавление последующих 1но портовых NTU-1 с услугой Интернет и IPTV

LTP-4X(config)(if-ont-Y/XX)# profile ports NTU1TV

Может быть полезным

Если Вы получили сообщения

License is not valid, configuration will not continue

, значит файл лицензии или не установился или вы превысили максимальное число подключенных терминалов:

Если Вы получили ошибку аутентификации ONTAUTHFAILED

LTP-4X# show interface ont 0/2 state

Serial number:       HWTC08DE1D9A

FEC state:           Disable

Hardware state:      ACTIVATE

Скорее всего на ONT не совпадает OMCI пароль с тем, что указан в конфигурации OLT.

Можно включить аутентификацию только по PON Serial:

LTP-4X(config)# gpon olt authentication serial

LTP-4X(config)# do commit

LTP-4X# reconfigure olt

OLT reconfigured successfully

19 часов назад, krass сказал:

А можете поподробнее рассказать?

На самом деле всё не так интересно, как вы думаете. Как только я поставил себе sfp, я начал прессовать РТК по поводу отказа от их оборудования. Пару раз ходил к ним в офис, оставлял заявки. По этим заявкам мне звонили, и, прикидываясь дурачками, объясняли что это невозможно, соответственно никто ко мне не приходил и не отключал. Оставлял официальные обращения через форму на сайте, ссылаясь на их же договор и статьи зопп, там меня тоже неоднократно посылали, даже угрожали какими-то несуществующими статьями закона о связи.

Потом я написал в Роспотребнадзор, который, в принципе, подтвердил мою правоту, но сказал, что для какого-либо давления на РТК с их стороны необходим письменный отказ, которого у меня не было (были только устные и ответы на обращения, что тоже не особо катит). После этого я подзабил на полгодика примерно, а сейчас решил вернуться к вопросу и получить письменный отказ. Для этого я пошел в офис в третий раз наверное, взял с собой пон-розетку и договор.

Договор у них своеобразный. У меня есть договор на обслуживание и отдельный акт приема-передачи оборудования, последний предполагал расторжение договора только в части аренды оборудования, если принести к ним в офис оборудование. Они сначала немного прифигели, но я настоял на своем, потыкал их в их же договор, и, в принципе, достаточно беспроблемно приняли обратно оборудование. Скрипты у них сломались знатно, конечно. Три менеджера вместе заполняли акт возврата оборудования, постоянно с кем-то советовались. По итогу через пару дней мне прислали классную смс)

однако на этом приколы не закончились. Уже пару раз мне звонили с РТК и спрашивали, почему я отключился от их услуг. Видимо, на такие приколы их скрипты не рассчитаны вообще никак)

Сорян за форматирование, с телефона не очень удобно.

P.s. следующий мой шаг был бы досудебка в РТК со ссылками на статьи закона о связи и зозпп, которые они нарушили, с частями договора, которые они нарушают, и, в случае очередного отказа повторное письмо в Роспотребнадзор. Но, к счастью не пришлось.

P.p.s у меня зиса 151 и ультра.

Edited November 21, 2021 by Ричард Санчез

Как открыть личный кабинет модема Huawei по адресу 192. 168. 100

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Если эти данные не подходят, то я рекомендую позвонить в поддержку своего интернет-провайдера и спросить, какие данные использовать для входа в настройки роутера.

Или еще один вариант – сделать сброс настроек роутера/терминала Хуавей.

После сброса настроек вам придется заново настраивать свой роутер. Если при установке это делали специалисты, и вы не уверены, что сможете его настроить, то я рекомендую для начала обсудить проблему с поддержкой интернет-провайдера.

Настройка Wi-Fi

Если цель входа в настройки – сменить параметры Wi-Fi сети (чаще всего это имя сети, или пароль) , то сделать вы это сможете в разделе WLAN (Wi-Fi) .

Там же можно сменить тип защиты, шифрование, или отключить Wi-Fi сеть. Для более тонкой настройки Wi-Fi сети (канал, ширина канала и т. д.) слева перейдите в раздел WLAN Adwanced Configuration. Не забывайте сохранять настройки нажав на кнопку “Apply”. Скорее всего веб-интерфейс вашего GPON терминала будет на русском языке, там будет проще разобраться.

Не открывается 192. 168. 100. 1, не заходит в настройки Huawei

Бывает, что настройки модема по адресу 192.168.100.1 не открываются. Появляется ошибка, или открывается страница поисковой системы.

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Причины могут быть разные, давайте рассмотрим самые популярные решения.

Если вам не удалось решить свою проблему, или остались какие-то вопросы, то пишите в комментариях. Только обязательно укажите следующую информацию:

Мы не занимаемся пропагандой наркотических веществ. Мы напоминаем вам, что их нельзя употреблять и тем более распространять.
Да хоть 10 гб/с предлагают, думайте качать быстрее будете,. Есть одни проблемы: 1.Не у многих стоят гигабитные интерфейсы. 2.Основная масса винтов могут отдать 150-300 мб/с в лучшем случаи. В будущем скорости будут повышаться и ADSL не выдержит конкуренцию с FTTB. Хороший задел на будущее сделал Ютел.
Во-первых, 2,5 Гбит – это полоса пропускания оптического канала, которая делится на 64 абонентов. Во-вторых, безлимитных тарифов для GPON нет. Хотя Dark Lord в соседней теме сделал интересное и правильное предположение. В третьих, порты в абонентских терминалах – всего-то 100 Мбит. Так что планы по скачиванию Интернета придётся отложить до лучших времён.
Что за бред про sata? Интернет никогда в неё не упрется.

Lone Wolf (05.03.2011 – 12:54) писал:

Откуда инфа про 100 Мегабит. По тарифам оператор говорит в разработке. Представить 64 абонентов USI паралельно скачивающих с мультимедиаресурсов сложно. при обилии вариантов Интернет в городе.

chelovek27 (05.03.2011 – 11:22) писал:

Будет, будет. Только вот цифра 300 – это максимальная пропускная способность интерфейса, а не скорость записи. Вот цифра 150, в случае если очень повезёт с винтом, ближе к правде.
Только вот цифра 300 – это максимальная пропускная способность интерфейса, а не скорость записи. Вот цифра 150, в случае если очень повезёт с винтом, ближе к правде.
Ближе к правде будет цифра 70-80 для “тихих” серий и 100 для “быстрых”.
Если вы съели мой мозг, то не надо стучать по черепу ложкой и требовать добавки

Ну да 250 макс, что видел. Однако 250 много больше 16, согласитесь. Раз в 15. Так что задел и на 100Мбс есть даже у старых компов со скоростью винтов 70 Мбс.

А так, 100Мб-кой УСИшной я пользовался, когда там работал. нету скажу вам таких сайтов, что бы так с них качало. Вы представьте бедный шарик, если с него все по 100не качать реально будут))). Прощай файлообменник.

Andretaker (05.03.2011 – 14:26) писал:

Есть торренты, которые при популярной раздаче выжмут вам любую скорость)
Зачем дома скорость больше 10-15 мегабит? Для меня это комфортная скорость и больше мне нафиг не надо, стабильности только хочется. А в подъезде сегодня появилась новая коробка под оптику, обрастаем потихоньку.
Для безопасной езды по нашим дорогам нужны только мозги

Уточните, пожалуйста, Ваш полный адрес для проверки технической возможности подключения.

Имя *** Регион Пермский край Тема вопроса Мобильный интернет Город Пермь E-Mail *** Контактный телефон *** Текст вопроса (улица и номер дома). Поставили коробки для оптики. Хочу подключить оптику взамен АДСЛ. Что я должен для этого сделать? Информация о запросе

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Логически всю линейку оптических Интернет терминалов в Ростелекоме разделили на 3 класса:

Различаются они не только по стоимости, а ещё и по функционалу, и по выполняемым задачам.. Например, в LOW-сегменте отсутствует WiFi, а Premium предлагается в паре со специальными тарифами.

Оптические Интернет терминалы Low-уровня

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Huawei HG8120H (HW 867

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Самая распространённая и надёжная PON-розетка Ростелеком. Модель HG8120H широко используется у разных провайдеров и потому обычно не имеет проблем с совместимостью со станционными OLT-терминалами. На Авито можно купить достаточно дёшево. Порты: 1 х GPON тип SC/APC 1 x LAN GigabitEthernet 100/1000Base-T 1 x LAN FastEthernet 100Base-TХ 1 x POTS FXS

ZTE F612 (HW V6

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Qtech QONT-RT-1G1F1V (HW V1

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Ну и третья разновидность гигабитная GPON-розетка Ростелеком в обычной компоновке. На сегодня это самая редко встречающаяся модель.

GPON терминалы Ростелеком с WiFi

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

RT-GM-1 SERCOMM (HW ver

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Базовая двухдиапазонная модель, которая достаточно неплохо себя зарекомендовала. RT-GM-1 представляет собой по факту известную ещё с 2017 года и модель Sercomm RV6699 v2. Внутри практически всё то же самое. Оптический трансивер достаточно неплох, по силе сигнала на пару Децибел лучше чем у Eltex.

RT-GM-2 Huawei (HW 1B2D

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

RT-GM-3 Iskratel (HW A2)

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Под маской оптического Интернет-терминала Ростелеком RT-GM-3 скрывается ONU Iskratel Innbox G78. В нашу область изделия данного производителя не поставлялись и объективная статистика использования отсутствует.

RT-GM-4 ZTE (HW Ver

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Ещё один известный ещё с 2017 года и широко распространённый ONT-терминал ZTE ZXHK F670 скрывается за индексом RT-GM-4 с разницей в аппаратных ревизиях. Хотя в одном и том же филиале провайдера можно встретить и ZTE F670 V1 и RT-GM-4. К сожалению, самая проблемная модель по качеству работы беспроводной сети.

Известные проблемы : — сильное проседание скорости wi-fi при подключении видеокамеры или Bluetooth наушников — низкая скорость wi-fi на смартфонах Xiaomi Redmi и устройствах на чипах qualcomm

RT-GM-5 ZTE (HW Ver

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

И ещё один ONT-роутер от компании ZTE с индексом ZXHN F680 скрывается под шкурой PON-терминала Ростелеком RT-GM-5. Правда, эта модель уже более свежая (2019 год) и вообще более интересна в техническом плане. Тут и более мощный процессор и новые чипы радио-модуля.

RT-GM-6 SERCOMM (HW Ver

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Игровой терминал Ростелеком Game RT-X

На момент написания статьи это самый технически продвинутый, самый дорогой (почти 9000 рублей) и самый интересный GPON терминал Ростелеком. Модель RT-X представлена как игровой оптический роутер специально для геймеров c использованием технологий искусственного интеллекта, отдельной приоритезацией трафика и сокращением времени обмена данными с удаленными серверами. Заявлено наличие нейросетевого модуля, который распознаёт игровой трафик и повышает его приоритет по отношению к остальным данным.

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Прочие модели Интернет-терминалов

Ниже представлены ещё несколько моделей оптических GPON-роутеров Ростелеком, которые так же можно достаточно часто встретить в разных регионах.

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

SERCOMM RV6699 (HW v2)

Это устройство полностью повторяет и GPON-терминал Ростелеком RT-GM-1 внешне и по характеристикам, так что дублировать одну и ту же информацию я смысла не вижу. Лично у меня такой роутер стоит на стенде уже несколько месяцев и, за исключением зоны покрытия беспроводной сети, меня всем устраивает.

Huawei HG8245 / HG8245T / HG8245H

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Это по-праву самый-самый распространённый оптический Интернет-терминал и в нашей стране, и за рубежом. Его можно купить на Авито и заказать в Китае на Алиэкспресс. Аппаратных ревизий за последние годы сделано достаточно много и в разных филиалах провайдера можно так же встретить абсолютно разные версии. На мой взгляд, именно у этих ONU самый лучший и самый мощный модуль Wi-Fi.

ZTE ZXHK F670 (HW V1.0)

Точно так же как и в случае с Серкоммом выше, оптический Интернет терминал ZTE F670 является двойником модели RT-GM-4. Болячки у них так же полностью идентичные.

P.S.: Как Вы уже поняли, в большинстве случаев можно не брать в аренду оптический роутер у Ростелеком, а купить недорого на Авито и пользоваться. Но вот с совместимостью могут возникнуть проблемы. Именно поэтому предваритительно свяжитесь с техническими специалистами именно своего филиала провайдера и уточните этот момент!

Запись опубликована 12 января 2021 автором XasaH в рубрике Провайдеры с метками gpon, ont, onu, Ростелком, терминал.

Помогло? Посоветуйте друзьям!

Хочу подключить RT PON у себя в деревне. Ростелеком предлагает арендовать или купить(4500р) терминал . На AVITO PON устройства гораздо дешевле. Как купить то, что будет работать, что бы не услышать от RT : -ЭТО ОБОРУДОВАНИЕ НЕ ПОДХОДИТ или ЭТО УСТРОЙСТВО УЖЕ ГДЕ-ТО ПРИВЯЗАНО.

Здравствуйте. В наличие есть keenetic kn-1011, возможно ли его использовать с sfp-модулем вместо оптического терминала? Провайдер Ростелеком. И если возможно то какой sfp-модуль посоветуете.

Станционный терминал Элтекс LTP-4X и LTP-8X предназначен для организации широкополосного доступа FTTH.

4 порта PON, исполнение 1U

4 Combo Порта 1GE и 2х10GE порта для подключения к вышестоящей сети

Возможность использования GPON SFP Class B+, С+ , С++

Максимальный радиус сети 40 км

Удаленное управление посредством CLI, SNMP

Соответствие стандартам G.988, G.984.x и TR-156

Предоставление услуг кабельного телевидения совместно с передачей данных

Оптимальное решение для небольшого поселка или многоквартирного дома

Встроенный ACS сервер для управления ONT

Резервирование питания: 2 ввода

Питание от 220 VAC и/или 48 VDC

1 порт GPON Class B+

1 порт LAN (10/100/1000Base-T)

Удаленная настройка, управление и обновление Firmware по протоколу OMCI с OLT

Рисунок 4 Схема организации связи «Модель предоставления услуги VLAN per Service»

Добавить в конфигурацию подключенную HG8310M по серийному номеру и назначить ей созданные ранее профиль портов ONT1L (например добавим на 0м дереве ONT с ID 2). Так как через ONT будет предоставляться только 1 сервис – выход в сеть Интернет, то добавляется сервис 0 на котором указывается созданные ранее профиль cross-connect ONT1E, и указывается дефолтный профиль DBA (так как не требуется установки ограничений по полосе для пользователя):

Станционный терминал Элтекс LTP-4X и  LTP-8X предназначен для организации широкополосного доступа FTTH.

Ключевые преимущества LTP-4X

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Абонентский оптический терминал GPON ZTE ZXA10 F601 является оконечным устройством оптической сети GPON для построения сети доступа, с одним Ethernet-портом 10/100/1000M для применения в режиме FTTH, с GPON-интерфейсом 2.488 Гбит/с и 1.244 Гбит/с  Downstream и Upstream соответсвенно.

  • Поддерживает таблицу на 256 МАС-адресов
  • Поддерживает 8 приоритетных очередей на UNI
  • Поддерживает преобразование VLAN
  • Поддерживает ограничение скорости на UNI
  • Поддерживает приоритет 802.1p
  • Поддерживает 10/100/1000 Мбит/с, дуплексное автоматическое согласование и автоматическое определение состояния MDI/MDI-X.

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Рисунок 4 Внешний вид ONT F601

Пример конфигурации сети

Трафик от всех ONT идет в общем VLAN ID  2000, выполняется PPPoE авторизация абонентов

Пользовательский терминал gpon huawei hg8310m мигает зеленым и настройка LTP NTU-1 HG8310M

Рисунок 5 Схема организации связи «Модель предоставления услуги VLAN per Service»

Do you really want to reboot the system now? (y/n)  y

Broadcast message from root (pts/0) (Sat Jan  1 00:28:00 2000):

Конфигурация ONT для предоставления доступа в Интернет

Добавить в конфигурацию подключенную HG8310M по серийному номеру и назначить ей созданные ранее профиль портов ONT1L (например добавим на 0м дереве ONT с ID 1). Так как через ONT будет предоставляться только 1 сервис – выход в сеть Интернет, то добавляется сервис 0 на котором указывается созданные ранее профиль cross-connect ONT1E, и указывается дефолтный профиль DBA (так как не требуется установки ограничений по полосе для пользователя):

LTP-4X(config)(if-ont-0/1)# serial HWTC08DE1D9A

LTP-4X(config)(if-ont-0/1)# profile ports ONT1L

Добавление ONT F601 c 1м портом Ethernet для предоставления доступа в Интернет

Добавить в конфигурацию ONT F601 по серийному номеру и назначить ей созданные ранее профиль портов ONT1L (например добавим на 0м дереве ONT с ID 3). Так как через ONT будет предоставляться только 1 сервис – выход в сеть Интернет, то добавляется сервис 0 на котором указывается созданные ранее профиль cross-connect ONT1E, и указывается дефолтный профиль DBA (так как не требуется установки ограничений по полосе для пользователя):

LTP-4X(config)# interface ont 0/3

LTP-4X(config)(if-ont-0/3)# serial ZTEGC40FA882

LTP-4X(config)(if-ont-0/3)# profile ports ONT1L

LTP-4X(config)(if-ont-0/3)# service 0 profile cross-connect ONT1E dba dba-00

Оцените статью
Huawei Devices
Добавить комментарий
