Что касается рассмотренной в обзоре модели: ip-телефон ws220-n имеет стильный внешний вид, высокое качество пластика и хорошую эргономику. аппарат легко настраивается, стабильно работает подключение по wi-fi, не теряет sip-регистрацию, обладает хорошим качеством звука, дополнительные функции (перевод, удержание, переадресация и прочее) также стабильно работают.

К ключевым особенностям телефона можно отнести:

Несмотря на различные интерфейсы и способы управления настройками, общий порядок подключения для всех IP-телефонов примерно одинаков. Начнем.

Ip телефон, как он есть | ip-телефония | обзоры | клуб dns

Возникла необходимость использовать ip телефонию в офисе, ну и конечно выбор пал на достаточно дешевый (для бухгалтерии 😀 IP телефон D-LINK DPH-150S/F4.

Сразу скажу, что традиционно компания D-link предоставляет IP телефоны данной модели в двух модификациях DPH-150S (рассматривается в данной статье) и DPH-150SE (с питанием через LAN сеть по технологии PoE).

Мне питание по LAN сети было не нужно, поэтому взял D-LINK DPH-150S.

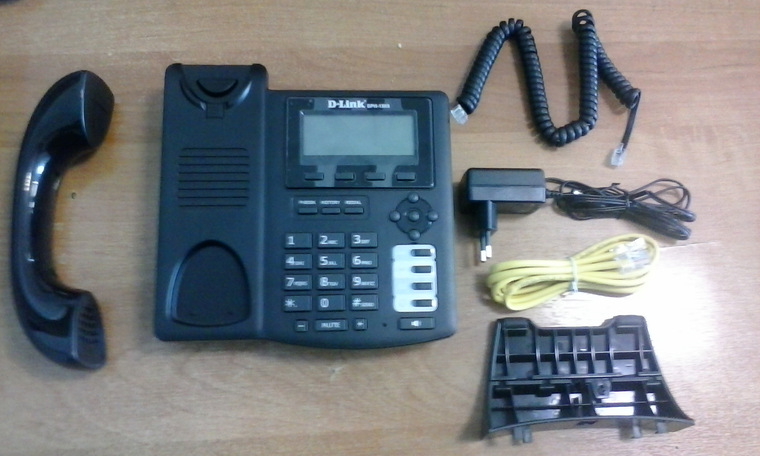

Начнем с комплектации телефона, фото прилагается ниже.

Что внутри? Блок питания, достаточно длинный чтобы дотянуть со стола до пола, патчкорд красивый, желтый, дюбеля для крепления на стену, а также сама трубка, шнурок RJ-11 для коннекта трубки и самого аппарата. Если кто не хочет вешать это дело на стену (думаю таких большинство), то выкидываем саморезы для стены и берем подставку из комплекта (на фото она внизу).

Подставка крепиться в одном из двух положений, согласно требуемому углу наклона телефона.

Трубку соединяем кабелем-патчкордом из комплекта и вставляем туда, где нарисована трубочка (сбоку аппарата). Туда где нарисована гарнитура, цепляем соответственно телефонную гарнитуру

(приобретается отдельно и, как показывает опыт, практически не используется).

Что такое dns в телефоне

Внешний вид собранного аппарата показан ниже на картинке.

Что такое dns в телефоне

Теперь перейдем от внешнего вида к подключению телефона к локальной сети.

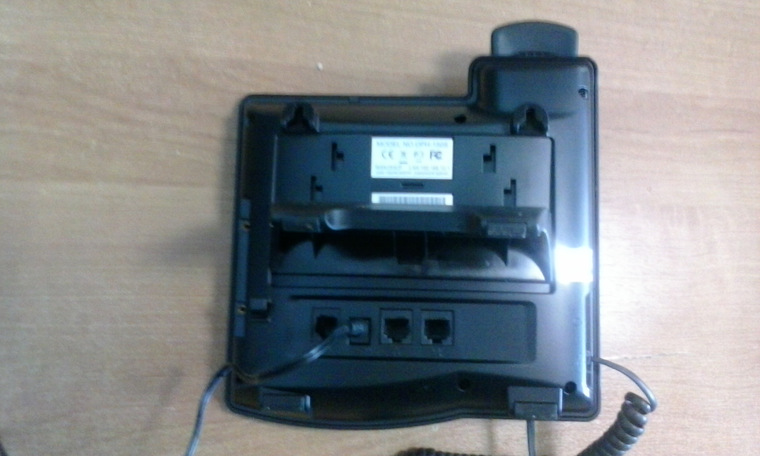

На виде телефона “сзади” хорошо видны два RJ-45 разъема.

WAN – изображено “много компьютеров”.

LAN – изображен “один компьютер”.

Подключиться необходимо к WAN разъему (второй справа на виде телефона сзади).

Что такое dns в телефоне

По умолчанию WAN интерфейс телефон настроен на получении динамического IP адреса (от DHCP).

НО, вы можете это посмотреть или поменять IP адрес (и сетевые настройки телефона)

через экранный интерфейс (навигация клавишами стрелок, подтверждение клавишей Ok):

Menu- Settings- Advanced Settings

Набираем на клавиату пароль доступа к расширенному меню (по умолчанию 123)-

Network – Wan Settings- Connection mode (тип соединения)

Static IP settings – IP адрес для статического подключения.

Посмотреть текущий IP адрес телефона, вы всегда можете через: Menu- Status.

Переключить телефон на русский язык можно так: Menu- Settings- Basic Settings- Language- Russian- Нажать Save.

После чего и экранный интерфейс и WEB интерфейс устройства будут на русском языке.

Теперь заходим на настроенный (или “посмотренный) IP адрес через http на веб-интерфейсе телефона

и получаем стандартный длинковский дизайн панели управления.

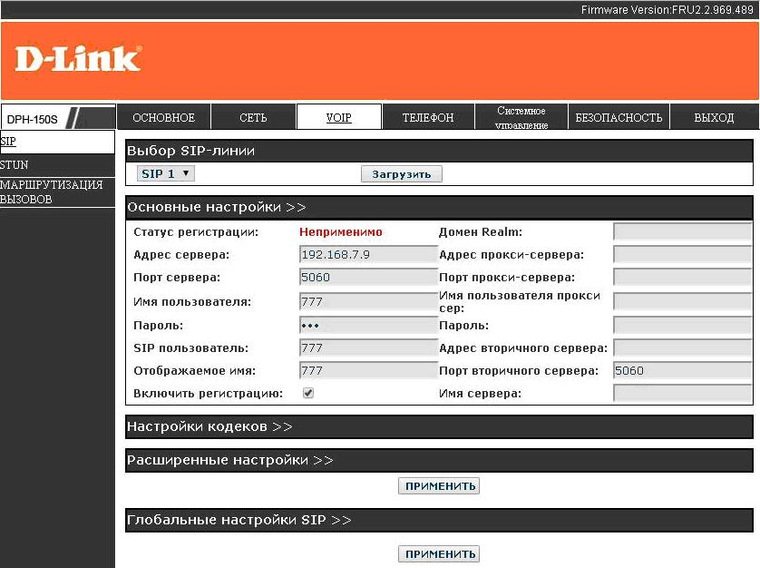

Щелкаем на вкладку VOIP – SIP: вводим данные настройки: IP адрес АТС и sip аккаунты,

зарегистрированные в ней (максимум 2), server port оставляем 5060 – это стандартный порт для SIP,

и не забываем отметить enable registration (включить регистрацию),

кликаем Apply (Применить) и вперед.

Что такое dns в телефоне

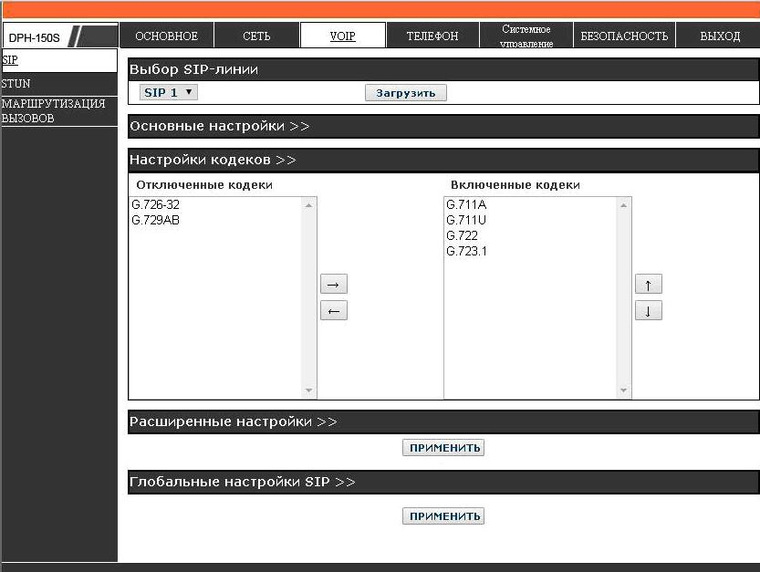

Обратите внимание, что в этом же меню в разделе “Настройки кодеков” необходимо

добавить совместимые кодеки (можно все) и нажимаем “применить”.

Что такое dns в телефоне

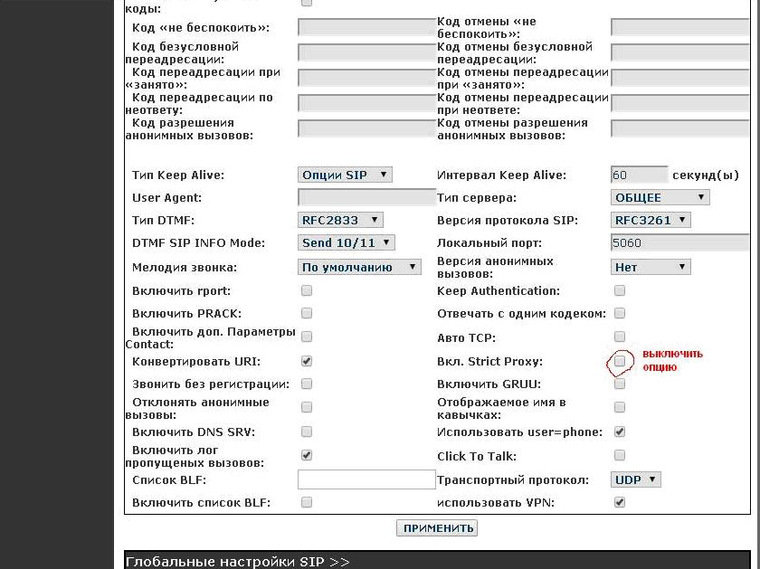

А в разделе расширенные настройки необходимо снять галочку с опции “Включить Strict Proxy”

и нажать также “Применить”

Что такое dns в телефоне

Теперь если необходимо, вы можете обновить прошивку устройства.

В большинстве д-линковских продуктах это необходимо сделать

и даже рекомендуется производителем 😀

Последняя прошивка на данное устройство опубликована на официальном сайте здесь

НО! Прошивать ее необходимо с заводской прошивки только черезпромежуточную.

Для этого заходим в меню: Системного управление – Обновление – Web-обновление

И посредством кнопки Обзор указываем нужный файл прошивки (сначала промежуточной),

предварительно скаченный на ваш локальный компьютер.

Система попросит подождать несколько минут и все само перезагрузится.

Что такое dns в телефоне

Теперь, когда устройство уже полностью “обновлено и настроено”, рассмотрим дополнительные возможности данного устройства.

Например, у устройства есть два порта RJ-45.Зачем?

Вы можете настроить устройство в режиме мини-роутера (в этом режиме он находится по умолчанию).

Именно поэтому необходимо по умолчанию подключать телефон к ATC только через “WAN порт”.

А LAN порт предназначен для подключения других компьютеров и оборудования.

При этом все это оборудование будет исправно получать по DHCP протоколу IP адреса от телефона и будет защищено NAT, как если бы у вас стоял обычный домашний роутер.

Или же, вы можете настроить их как “проходной порт”, т.е. в режиме “моста” – мини-коммутатора на 2 порта.

Режим же моста может пригодиться, когда необходимо просто подключить свой компьютер “через телефон” (например в сетевом коммутаторе не хватает порта).

Для этого в меню “Сеть- LAN” снимаете “галочки” с опций “NAT”, “DHCP сервер”и ,наоборот, устанавливаете “галочку” на “Режим моста”. После чего нажимаете “Применить”

и телефон автоматически перезагружается с новыми настройками.

Что такое dns в телефоне

Что такое dns в телефоне

Расширенные настройки (Телефон-Функции) позволяют настроить множество тонкостей

при обработке звонка.

Подробнее о них вы можете почитать в руководстве наофициальном сайте тут

Что такое dns в телефоне

Перечислим также еще интересные (c моей точки зрения) функции данного аппарата:

1. Для корпоративных пользователей (т.е в крупных компаниях) будет очень интересен

режим AutoProvisioning (однотипное автоконфигурирование и “автопрошивка” большого числа телефонов).

Освещена функция на официальном сайте тут.

2. Для “музыкальных гурманов” пригодится описание загрузки “своей мелодии” в этот телефон.

Освещена функция на официальном сайте тут.

3. Для колл-центров и центров мониторинга пригодится функции Action URL и Active URI.

Action URL и Active URI в основном используется для интеграции телефона и компьютера,

т.е. телефон будет сообщать о своем состоянии и активности ПК, а ПК будет контролировать

действия телефона (Active URI).

Такой функционал особенно полезен там , где требуется возможность в режиме реального

времени контролировать действия сотрудников. Применение данных функций также поможет

упростить работу и самих операторов, позволяя выполнить набор номера из внешней базы,

включить переадресацию вызова и т. д., не используя при этом меню телефонного аппарата.

Освещена данная функция подробно на официальном сайте тут.

4. Для администратора-секретаря любой компании пригодится также функция Busy Line Field (BLF)-

Функция позволяющая отслеживать состояние линии абонента (свободен/разговаривает).

Данная функция существенно сокращает время обработки вызовов и позволяет визуально наблюдать

за состоянием линии абонента. Работает при использовании телефона совместно с панелью

расширения DPH-400EDM.

Освещено на официальном сайте тут.

Как видит, телефон способен выполнять совершенно разнообразные функции и полезен

в совершенно разного масштаба задачах (от сравнительно маленькой компании с несколькими

сотрудникамидо довольной крупного “монстра” с целым колл-центром “на борту”).

В целом телефон очень хороший для своего класса.

Советую брать, все функции выполняют на УРА.

Вид меню на экране телефона

Что такое dns в телефоне

Вид телефона на столе

Что такое dns в телефоне

Вот так телефон выглядит в сборе, пластик высокого качества, подсветка экрана не очень яркая, но достаточно яркая, что бы без труда читать сообщения на экране.

Входящий вызов

Что такое dns в телефоне

Помимо звукового сигнала и индикации на экране, при входящем вызове мигают диод соответствующей линии телефона и красная индикационная лампа, которая находится на правом верхнем углу телефона.

Доступ к настройкам телефона

Телефон D-Link, как и многие другие IP-телефоны, настраивается через браузер. Поэтому нашим следующим действием будет запуск Internet Explorer (с другими браузерами панель настроек D-Link работать не будет). В адресной строке набираем IP-адрес телефона и нажимаем Enter.

Задняя панель телефона

Что такое dns в телефоне

На задней панели телефона стандартная наклейка с артикулом модели, серийным номером и MAC адресом.

Интерфейсы и разъемы телефона

Что такое dns в телефоне

На левом рисунке изображен боковой блок интерфейсов, для питания от сети переменного тока при помощи адаптера питания на панели есть гнездо на 5 Вольт, для подключения гарнитуры используется разъем RJ11. Интерфейс Ethernet — PC для подключения телефона к компьютеру, на порту LAN стоит заглушка, так как порт LAN подключается по беспроводной сети. На правом рисунке изображен разъем для подключения трубки RJ11.

Вот так выглядит панель с подключенными проводами.

Как в сети найти sip-телефон, настроенный по dhcp?

Как вариант – да. Но больше никаких способов нет что ли?

Просто интересно, как это делается в больших конторах, с сотнями телефонов.

Как настроить dns

Сразу же обратите внимание, что при отсутствии прав администратора, доступные изменения будут работать только через Wi-Fi.

  1. Откройте «Настройки» и найдите пункт «Wi-Fi опции».
  2. Чтобы изменить настройки для конкретной сети, удерживайте нажатием выбранную сеть до тех пор, пока не всплывет окно «Изменить сеть».
  3. Затем вам нужно найти строку «Показать дополнительные опции». Тут вы увидите настройки ip, по умолчанию будет стоять DHCP (динамический ip). Выберите поле « Статический ip».
  4. Теперь вам доступны настройки dns1 и dns2. Если у вас есть адреса серверов, то можете поменять значения на те, которые вам необходимы.
  5. Если адресов нет, тогда можете воспользоваться этими: Google Public Domain Name System (dns1 – 8:8:8:8, dns2 – 8:8:4:4); Comodo Secure DNS (dns1 – 8.26.56.26, dns2 – 8.20.247.20); Norton ConnectSafe DNS (dns1 – 198.153.192.40, dns2 – 198.153.194.40).
  6. Сохраните настройки.

Комплект поставки телефона

Что такое dns в телефоне

Внутри телефон аккуратно упакован, в коробке нет ничего лишнего, очевидно, такая комплектация уменьшает стоимость телефона.

Коробка содержит стандартную комплектацию, в которую входит:

Набор номера

Что такое dns в телефоне

Настройка sip сервера

Используя меню слева, перейдите на страничку «VoIP/ Server Configuration». Здесь нам предстоит настроить телефон на SIP сервер Octoline. Укажите следующие настройки:

  • Server FQDN: если ваш SIP сервер доступен по названию домена, например, «m.octopusline.net», поставьте здесь «enabled»; если ваш SIP сервер доступен только по IP-адресу – поставьте «didabled». Как вы поняли, в нашем примере здесь нужно поставить «enabled»;
  • IP Address: зависит от предыдущей настройки. В случае подключения к Octoline это поле не используется и неактивно;
  • Domain Name: укажите адрес вашего SIP сервера, в нашем случае это «m.octopusline.net»;
  • Port: порт, на котором работает SIP сервер (Octoline работает на стандартном для SIP серверов порте 5060);
  • Настройки Proxy и Dns сервера: данные настройки мы опускаем, т.к. они не требуются для работы с Octoline. Но в любом случае убедитесь, что они выставлены следующим образом:
    Outbound Proxy State: «disabled»;
    Outbound Proxy Sever FQDN: «enabled»;
  • Service Domain: необходимо указать ваш SIP сервер Octoline, в нашем случае это «m.octopusline.net»;
  • URL Format: указывается, в каком формате телефон будет отсылать набранные номера. Укажите здесь SIP-URL.

Остальные параметры блока VoIP Configuration-Server не так важны. При первоначальной настройке просто убедитесь, что они совпадают со скриншотом ниже. В дальнейшем вы сможете поэксперементировать с ними самостоятельно.

Настройка stun

STUN – это протокол, позволяющий вашему телефону, даже если он не имеет своего собственного «внешнего» Интернет IP-адреса, устанавливать соединение с другими Интернет хостами. Скорее всего вы подключили телефон к локальной сети, имеющей доступ в Интернет через шлюз, поэтому вам надо включить и настроить этот протокол.

Нажимаем кнопку «Apply».

Настройка кодеков

Настройка кодеков происходит на той же странице, что и настройка SIP сервера, поэтому не спешите сохранять изменения, сделанные ранее. Переходим к блоку Codec Priority & Packet Interval. Здесь нам необходимо указать, что могут использоваться только кодеки G.711u-law и G.711a-law, причем G.711u имеет приоритет над G.711a. Теперь можно нажать кнопку «Apply» и тем самым сохранить изменения.

Настройка подключения к ip атс asterisk при помощи web-интерфейса

Предположим, что нам необходимо настроить два внутренних номера (две учетные записи SIP). Например, первая запись на IP АТС Asterisk, вторая на виртуальной IP АТС:

Обзор web-интерфейса

Для доступа к web-интерфейсу с компьютера имеющего доступ к сети где находится телефон, в адресную строку web-браузера введите IP адрес телефона, в моем случае это 192.168.1.27

Отключаем автоматическую настройку

Следующим шагом будет отключение автоматической настройки телефона. Управление этой настройкой находится на странице «VoIP/ Provisioning». В блоке XML Provisioning устанавливаем «Provisioning Function» в положение «disabled».

Ошибка dns

Случается, что после экспериментов с настройками, телефон при выходе в интернет выдает ошибку. Тогда вам нужно привести состояние подключения в то, какое было до изменений.

Самый быстрый и простой способ – это узнать у оператора сотовой сети нужные настройки и самостоятельно выставить их.

Если до оператора по какой-то причине дозвониться не получается, тогда возьмите аппарат, который подключен к этому же оператору и посмотрите на настройки, которые имеются там.

Выставите в своем телефоне аналогичные показатели. И проблема будет устранена.

Подключаем телефон к ip-сети

Теперь физически подключите ваш телефон к сети, то есть воткните сетевой кабель в сетевой разъем телефона. Если это Wi-Fi телефон, зарегистрируйтесь в Wi-Fi сети, следуя инcтрукциям производителя. Дайте телефону время на автоматическое получение IP-адреса, если у вас в сети работает сервер DHCP (как раз отвечающий за выделение IP-адресов)

Применение настроек к телефону

При изменении какого-либо параметра мы нажимали кнопку «Apply». Однако, изменения не начнут действовать на телефоне до тех пор, пока вы его не перезагрузите. Для этого перейдите на страницу «Maintenance/ System» и нажмите кнопку «Reboot». На этом настройки телефона завершены. Теперь осталось проверить его.

Пробуем позвонить

Сначала убедитесь, что в режиме ожидания на вашем телефоне горит надпись «VoIP Ready». Затем с помощью цифровой клавиатуры телефона наберите любой внутренний, городской или мобильный номер (в случае, если вы настроили исходящие линии в Octoline). Например, я хочу позвонить с этого телефона на добавочный 112.

С octoline работают любые sip устройства

Мы уже знаем, что Octoline работает, используя протокол сигнализации SIP для соединения абонентов и доступа в традиционную телефонную сеть. Нам, конечно, приятно, если вы подумали: «Какие молодцы создатели Octoline, что придумали такой замечательный протокол».

Но придется вас разочаровать. SIP – это международный стандарт в телекоммуникационной индустрии. На протоколе SIP работает огромное количество устройств, начиная от IP-телефонов и софтфонов до оборудования современных АТС. Поэтому для связи вы можете использовать как софтфон Октофон, так и любые другие софтфоны и устройства с поддержкой SIP.

Сервисные настройки

Меню «Отладка»

Для отладки телефона можно включить логирование, указав нужные журналы (Меню «Обслуживание телефона» –> Лог). Посмотреть их можно двумя способами:

Сетевые настройки

Меню «Настройки W-Fi»

Решения проблем с подключением по Wi-Fi

Меню «Сеть» –> «LAN порт»

Состояние разговора

Что такое dns в телефоне

Специальные настройки телефонии

В разделе VoIP нам осталась одна необходимая настройка, а именно то, как ваш телефон будет передавать тоны клавиатуры при наборе номера. Тоны, которые вы слышите, когда нажимаете цифры на вашем телефоне называются Dual-Tone Multi-Frequency (DTMF) и служат для передачи набираемых цифр по сетям телефонии на коммутатор.

Непосредственно эта настройка не влияет на передачу номера, т.к. в случае с Octoline SIP номер передается не тонами. Но косвенное влияние такое, что телефон просто может не работать. Не вдаваясь в подробности, переходим на страницу «VoIP/ Telephony» и выставляем настройки:

Не изменяя остальные настройки, нажимаем кнопку «Apply».

Списки вызовов

Что такое dns в телефоне

Телефонный аппарат вместо компьютера и октофона

Мы познакомились с основными настройками панели администратора Octoline, создали свой Call-центр и научились пользоваться Октофоном. Все, что мы делали до этой главы, предполагает наличие у всех сотрудников компьютеров. Но не во всех бизнесах и не всем сотрудникам компьютер необходим.

Технические характеристики

VoIP

  • RFC 3261 стандарт SIP-сервер, Asterisk, Avaya, Cisco, Broadsoft, РТУ МФИ, 3CX IP PBX, Panasonic SIP-АТС и другие.
  • Шифрование сигнального трафика SIPS и медиа трафика SRTP.
  • Аудио кодеки: G.711 u/a, G.722(HD Voice), G.729a, G.723.
  • QoS: TOS, Jiffer Buffer, VAD, CNG, G.168 (32ms).
  • Поддержка DNS SRV.
  • Две учетных записи SIP с возможностью регистрации на двух независимых SIP серверах и возможностью автоматического переключения в случае потери регистрации.
  • Два одновременных вызова на телефон с любой из двух учетных записей SIP.

Передача данныхФизические параметрыДополнительные виды обслуживания (дополнительные функции)

  • Ожидание второго вызова, очереди (если поддерживает IP АТС), перевод вызова, переадресация вызова, удержание вызова, перехват вызова, обратный вызов, повтор вызова, автоответ
  • Быстрый набор номера, кнопка начала записи разговора по стар коду (если поддерживает IP АТС)
  • Многосторонняя конференция (если поддерживает IP АТС), 3х сторонняя конференция на телефоне
  • Не беспокоить (DND)
  • Голосовая почта (если функция поддерживается IP АТС)
  • Личная записная книга, корпоративная записная книга (LDAP или XML)

УправлениеПитаниеЧто такое dns в телефоне

Фронтальная панель и аппаратные кнопки

Что такое dns в телефоне

Условно кнопки на телефоне можно разделить на 3 блока.

Первый блок — управление линиями и гарнитурой.

Телефон имеет две независимые учетные записи SIP (две SIP линии). По умолчанию исходящие вызовы устанавливаются с линии 1, если конечно она настроена, при необходимости совершить вызов с линии 2, нужно нажать на кнопку линии, затем набрать номер—телефон отправит вызов через вторую учетную запись SIP.

Телефон может принять два одновременных вызова. Около кнопок Line 1 и Line 2 есть световая индикации, при поступлении вызова, загорается диод той линии, на которую поступает вызов. Есть отдельная кнопка вызова голосовой почты и очень полезная кнопка (над ней изображен значок гарнитуры) переключения на гарнитуру и обратно, кнопка так же имеет световой индикатор, что позволяет оператору контролировать включение или отключение гарнитуры.

Второй блок — многофункциональные навигационные клавиши.

Блок используется, прежде всего, для удобной навигации по меню, для удаления символа используется кнопка «C», она же выключает и включает микрофон во время разговора. С помощью кнопок «Вверх» и «Вниз» регулируется громкость вызывного сигнала или громкость телефона во время разговора.

Третий блок — управление дополнительными функциями.

Здесь есть все необходимые кнопки, как раз те что используются чаще всего:

Экран телефона

Телефон имеет монохромный LCD экран с подсветкой 128*32 символов, не большой, но его размера достаточно что бы без труда читать информацию с экрана.

Так выглядит экран телефона с зарегистрированной линией на русском языке. «Линия 1 (10)» – произвольная метка, которая настраивается в меню «SIP Аккаунты» и называется «Метка». Знак обратной стрелки на экране справа означает, что установлена переадресация.

Выводы

Телефон является очень привлекательным с учетом его стоимости и функциональных возможностей.

IP телефоны Escene с поддержкой Wi-Fi создает новую модель потребления услуг IP-телефонии – благодаря использованию беспроводного подключения к сети аппараты обладают высокой степенью мобильности, а время необходимое для развертывания или демонтажа оборудования существенно сокращается.

Заключение

Поздравляем, вы успешно настроили свой первый IP-телефон! Настройка последующих телефонов, даже если они другой марки, пройдет быстрее и проще. Мы также убедились, что для работы с Octoline можно настроить не только Октофон, но и другие SIP устройства, включая софтфоны разных производителей.

Оцените статью
Huawei Devices
Добавить комментарий
