А если нет google возможно ли счастье??? — обзор товара планшет huawei matepad t10s, 2gb, 32gb, 4g темно-синий (1406362) от commonerx в интернет-магазине ситилинк – ростов-на-дону

Несколько раз покупал планшеты, в основном недорогие, фирм DIGMA и PRESTIGIO (что примерно одно и тоже), и один раз взял HUAWEI MediaPad T3 8.0, 2GB, 16GB, правда не для себя, но он заставил меня призадуматься о смене ценовой категории). Так что я захотел взять 10 дюймовый планшет для просмотра медиафайлов и вебсерфинга с хорошим экраном, способным тянуть фильмы даже в тяжелом Blue-ray формате, так как нынешние microSDXC позволяют и их закачивать.
По большому счету решив купить планшет в пределах 10-20 тысяч перед вами встает выбор только между HUAWEI и SAMSUNG, то есть между AppGallery с поисковиком Petal Search от китайцев с недостаточным пока наполнением нужными программами и конечно Play Маркет от Google в котором давно все есть. Так что вначале я серьезно рассматривал:
SAMSUNG Galaxy Tab A 10.1 (2022) SM-T515N, 2GB, 32GB, 4G

Тем не менее надо учитывать что у него TFT экран, а для меня это было решающим. Но в целом как планшет для ребенка, это идеальный вариант нет проблем с Google, есть детский режим, электронная начинка немного уступает в тестах той модели HUAWEI что я выбрал, но SAMSUNG всегда славился своей оптимизацией, и аккумулятор немного побольше.
У HUAWEI планшеты 10 дюймов в этой ценовой категории представлены несколькими модификациями, но я решил взять на новом процессоре Kirin 710, так как в ранних сериях планшетов М5 и Т5 процессоры давно не менялись и в некоторых тестах проигрыш составляет от 35% до 70% по сравнению с Т10s, ну и Android 10 тут новье). Правда в старых моделях цена ниже и может для их Android 8.0 не отрубили Play Маркет (в купленном ранее HUAWEI MediaPad T3 8.0, 2GB, 16GB все в порядке), так что есть над чем подумать, а вот экраны у них одни и те же. И так мой выбор:
HUAWEI MatePad T10s, 2GB, 32GB, 3G, 4G, Android 10.0 темно-синий

Ну а дальше что получил и стоило ли оно того).
При покупке, помимо основной гарантии в 1 год от Ситилинка, нами была куплена доп гарантия на 2 года от Ренессанс(оформляется заранее вместе с покупкой изделия). Помимо чека и гарантии, из документов, в коробке также находится инструкция, гарантийный талон.
Упаковано все достаточно неплохо, но амортизирующих прокладок нет, так что коробку лучше не ронять, цвета коробки какие то пастельные, мягкие, без агрессивности. Коробку особы мы рассматривать не будем.

Сделано все в Китае и сделано гораздо лучше чем то же самое DIGMA и PRESTIGIO. Зарядник на 2 Ампер, HW-050200E02 разборный из двух частей. А вот шнур к нему уже стандарта USB Type-C, так что можно не опасаться за подключение втыкай как хочешь, не сломается.
Что интересно важная информация, помимо инструкции напечатана также на упаковочном чехле для планшета слот для карт предусматривает установку только 1 наносимки и microSDXC, причем нарисовано даже более доходчиво чем в инструкции. Слот для карт мне понравился больше всего в этом планшете.
Экран первоначально заклеен пленкой с основной информацией, производственной защитной пленки под ней нет. Экран IPS (FHD-экран) очень яркий и красочный, хорошая цветопередача. Защита зрения — думаю датчик защиты зрения расположен слева от 2 Мп камеры, спереди.

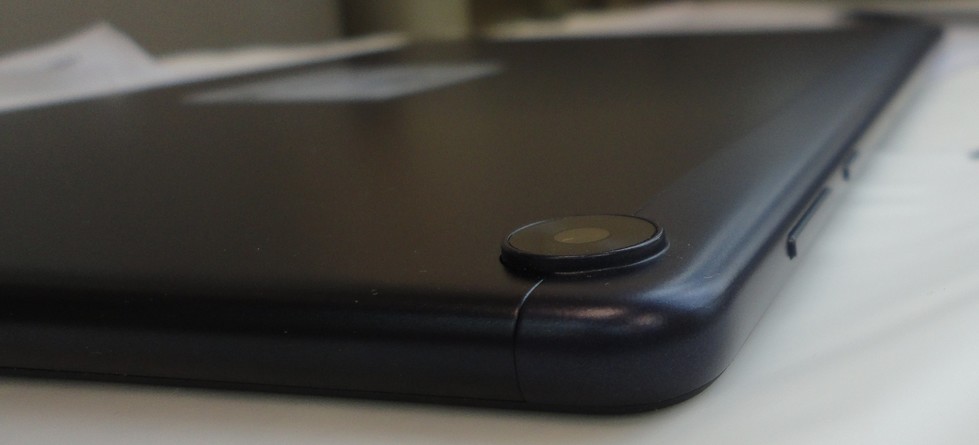

Вот собственно как планшет выглядит сзади и с разных сторон. Динамики с боков очень прилично звучат и по звуку и по мощности — настройка звука от Harman Kardon, есть 3,5 мм разьем для наушников. Кнопки включения и качелька громкости располагаются так что держать планшет более удобно вертикально чем горизонтально, не то что не нравится просто непривычно. А вот камера 5 Мп все же выступает и довольно сильно, но там есть небольшой ободок, может он конечно защитит если по столу таскать, но я бы не рисковал.
От камеры я особо много не ждал, но пару снимков на улице и в помещениях, сделать можно, текст вообще не прилагаю фоткает прекрасно.
Теперь собственно косяки прикольно, но во первых это размер, к нему не подошли мои чехлы от 10,1 дюймового планшета, ни книжка, ни силиконовый универсальный, по замеру выходит что он короче ровно на сантиметр моего старого PRESTIGIO(тот 29 см диагональ), то есть придется брать универсальный чехол для 9,7 дюймового планшета, что бы там ни писали на сайте, из всех моих 10,1 чехлов он просто вываливается. Кстати на фото с яндекс страницей включен режим электронной книги.
Чехол для планшета HAMA Piscine, для планшетов 10.1 — вываливается и все тут, разве что на 2-х сторонний скотч сажать.
Чехол книжка Hama 10,1 дюйм

Второй момент долгожданный Android 10(почему то Q назвали), как то стремноват он, говорили что будет возможность вернуть три кнопки внизу, но пока нету. Хотя водить пальцем от краев экрана постепенно привыкаешь и для меня это все таки удобнее чем точно тыкать в эти 3 кнопки управления. Конкретно что не нравится сырой он, к примеру медиаплеер VLC у меня на других версиях андроида замок экрана никак не снять, кроме тапа на замок, а тут два раза от края экрана провел и окно закрылось ну тут скорее программы под Android 10 не адаптированны, так что могут быть сюрпризы.
Андроид 10 что нового

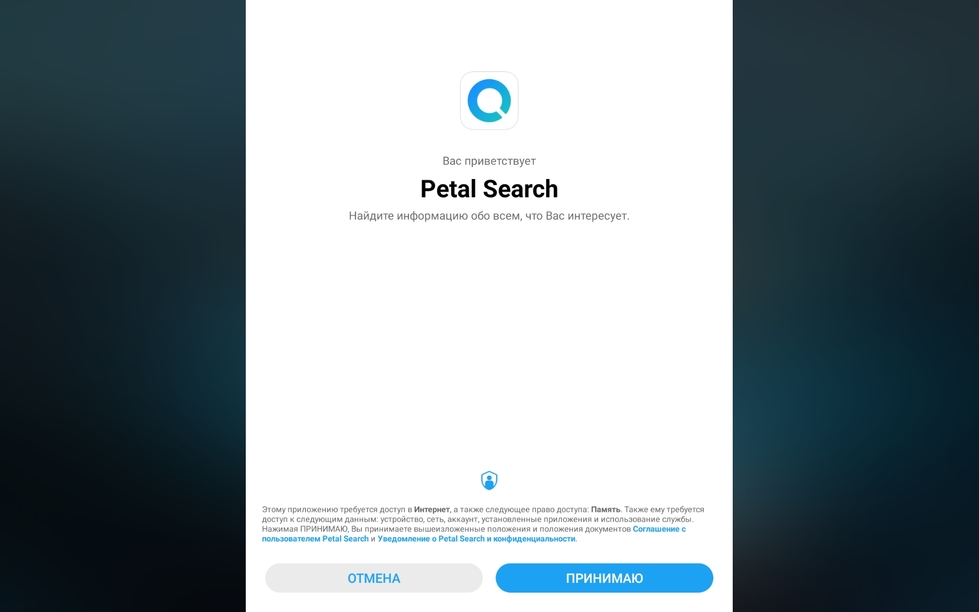

Теперь третий моментГугл(которого нет вместе с магазином). Это конечно печально, если вам к примеру нужно использовать как навигатор или поисковик, то к вашим услугам только яндекс платформа, остальное все сырое дальше некуда. Оболочка у него EMUI 10.1.0.400 на этом собственно стоит все магазин AppGallery с поисковиком Petal Search.

Гугл подвинься

EMUI 10: десять главных фишек оболочки HUAWEI

А вот собственно что мы видим в AppGallery либо программа недоступна, либо несовместима). Но правда есть выход на свой страх и риск депозитарии apk файлов.

4 сайта для безопасной загрузки APK-файлов на Android

Так что тесты я все же скачал, и часть из них заработала).

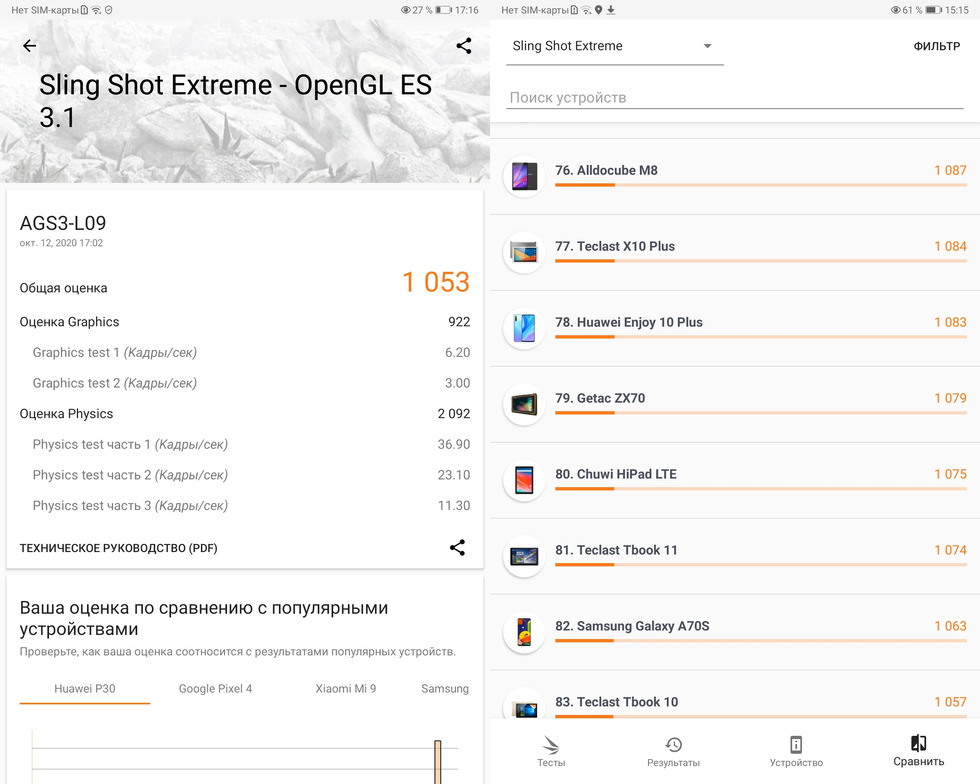

Для начала 3DMark V2.0.4661, тут все нормально прошло:
Теперь Geekbench 5 V5.2.0, а вот тут на тесте CPU(это наш Kirin 710, для меня самое интересное) он вылетает после 67%, хотя основу тестит и результат выдает:
Ну дальше конечно AnTuTu Benchmark V843 опять частично, закачиваем библиотеки AI тестит и еще пара позиций,
но самое интересное An вылетает на этой картинке:

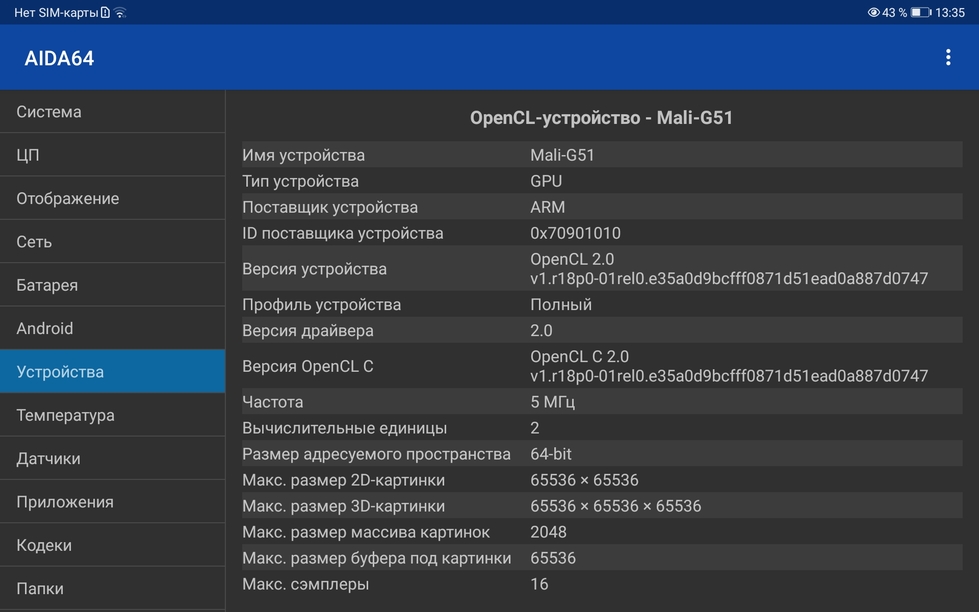

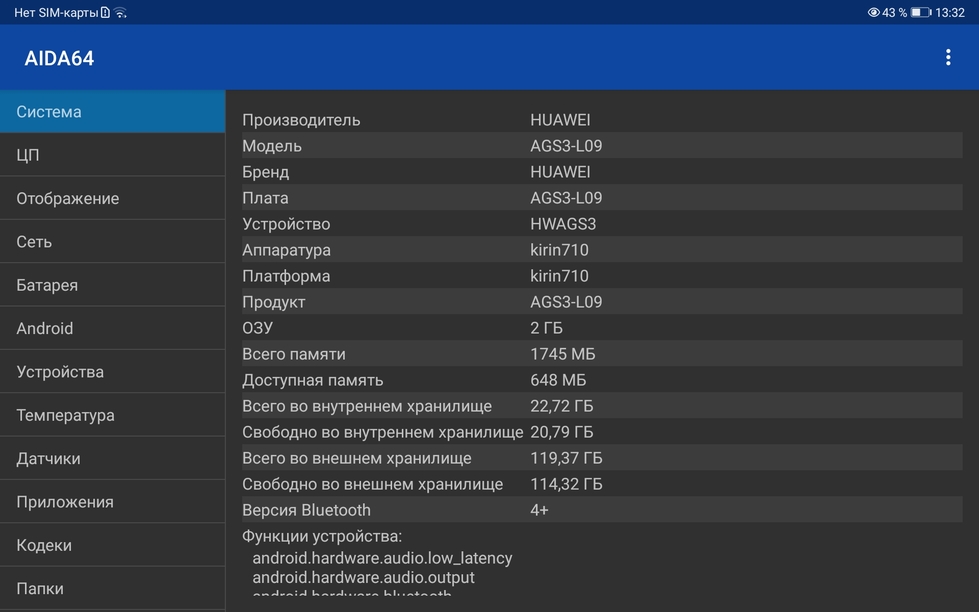

AIDA64 скачивается и работает нормально:
Подводя итог:

***Из недостатков:***Камера так себе и сзади выступает, нельзя на стол класть без чехла. Необходим защитный чехол или стекло на экран, при этом родные, т.к. универсальные могут быть больше. Андроид 10 убрал кнопки внизу надо привыкать, программы сырые есть косяки, а некоторые программы только с apk депозитариев, короче ждать надо пока его допилят, для ребенка лучше SAMSUNG взять, хотя здесь и есть детский режим. Кнопки громкости и включения расположены непривычно слева вверху, как для вертикального удержания.

Достоинства: Экран просто СУПЕР, процессор мощный и тянет Blue-ray формат фильмы, которые на старом PRESTIGIO 5771 распадались на пиксели и шел только звук. Слот для карты памяти microSDXC аж 512 Гб и он выдвижной, не надо крышку отковыривать. Процессор по 12 нм технологии с аккумулятором 5100 мAч позволяют дольше работать до 10 часов. Уверенно ловит Wi-Fi и Bluetooth v4.0(можно подконнектить беспроводные наушники), чистый и громкий звук динамиков, хорошая качелька громкости. Можно настроить режим для защиты глаз и электронная книга.

Больше про Хуавей:  Обзор Huawei Band 4 – бюджетник с богатым функционалом

В общем если вы можете жить Яндексом то это ваш планшет, а если нет то SAMSUNG вам предпочтительнее. Я покупкой доволен, знал на что шел, неожиданностью стало только вождение пальцем по экрану для закрытия программ, рекомендую к покупке).

Внешний вид девайса

Внешний вид планшета выглядит, как большинство современных планшетов, имеет классический дизайн.

  • С лицевой стороны планшет имеет в меру широкие рамки, так многие производители гонятся сейчас к тому, чтобы уйти от этих рамок и делать их минимальных размеров, поэтому и говорю, что рамки не вызывают какого-то отвращения и имеют вполне себе классический вид. Один из главных плюсов данных рамок это достаточно удобные размеры для того, чтобы держать планшет во время просмотра роликов, не касаясь самого экрана.
    Как подключить модем к планшету Андроид через USB и переходник - Huawei Devices
  • С тыльной стороны на планшете нанесены логотипы Huawei в центральной части, а также логотип Harman Kardon в нижней части планшета, который предполагает качественный звук. В верхнем правом углу планшета расположилась 5 мегапиксельная камера. Данная сторона девайса выполнена из матовой металлической крышки, кроме верхней пластиковой накладки, под которой находятся антенны беспроводных сетей. Минус данной металлической поверхности, что она очень быстро собирает отпечатки пальцев, данную проблему можно решить путем установки защитной пленки или использования специального чехла.
    Как подключить модем к планшету Андроид через USB и переходник - Huawei Devices



  • По бокам расположились отверстия для динамиков, которые позволяют получать звук в режиме стерео, но это решение не совсем удобно, так как когда держите планшет в горизонтальном положении, можно закрыть динамики руками и звук будет искажаться. Поэтому нужно смотреть за тем, как вы его держите.
    Как подключить модем к планшету Андроид через USB и переходник - Huawei Devices
  • С левой боковой стороны у нас расположились все разъемы планшета, а именно вход для питания и подключения к различной периферии — USB Type-C, вход для подключения аудио девайсов с разъемом mini jack 3.5 mm и лоток для сим карты и карт памяти формата microSDXC.
    Как подключить модем к планшету Андроид через USB и переходник - Huawei Devices
  • С верхней стороны планшета у нас расположились кнопки блокировки и регулировки громкости, а также отверстие микрофона.
    Как подключить модем к планшету Андроид через USB и переходник - Huawei Devices

Производительность и поддержка игр

Планшет работает на чипе собственного производства Huawei — HiSilicon K3V2. О характеристиках этой SoC мы уже писали выше. Объем оперативной памяти — стандартный: 1 ГБ.

Итак, давайте посмотрим, какие результаты Huawei MediaPad 10 FHD продемонстрировал в традиционно используемых нами бенчмарках. Сравнивать мы его будем с Google Nexus 10, ASUS Transformer Pad Infinity и Apple iPad четвертого поколения. Но подчеркнем, что на планшете Huawei в момент тестирования была установлена ОС Android 4.0.

В Quadrant Standard планшет выступил похуже, чем Google Nexus 10 и ASUS Transformer Pad Infinity, набрав всего 4228 баллов. Очевидно, проигрыш планшету ASUS объясняется более низкой частотой CPU (1,2 ГГц вместо 1,7 ГГц), а отставание от Nexus 10 — более старой архитектурой CPU.

В SunSpider планшет снова показал себя не лучшим образом, хотя отрыв от Tegra 3 здесь не так велик.

Примечание: в таблице указаны лучшие результаты, которые планшеты демонстрировали по итогам нескольких запусков.

К сожалению, процессорный тест SuperPi на планшете работал некорректно. А было бы очень интересно сравнить чистую процессорную производительность HiSilicon с конкурентами!

В мультиплатформенном бенчмарке Geekbench 2 MediaPad 10 остался позади всех конкурентов, включая двухъядерные iPad и Nexus 10.

Производительность графической подсистемы мы протестировали в NenaMark2 (v2.4) и GLBenchmark 2.5.1. Результат NenaMark2 получился достойным, но существенно ниже, чем у Google Nexus 10 (несмотря на то, что у последнего разрешение экрана больше), хотя и выше, чем у ASUS Transformer Pad Infinity.

В GLBechmark 2.5.1 планшет вел себя весьма странно, показав в сцене, запущенной в режиме offscreen (720p), меньше кадров в секунду, чем на той же сцене, запущенной в разрешении экрана, тогда как должно быть все наоборот. Вероятно, бенчмарк просто не оптимизирован для данной SoC.

Впрочем, если все-таки делать какие-то выводы из полученных цифр, то надо будет согласиться с тем, что iPad и Google Nexus 10 опять впереди, а планшет Huawei выступает примерно на одном уровне с ASUS Transformer Pad Infinity (кое-где даже обгоняя его). Впрочем, это тоже неплохо.

Итак, как мы и ожидали, SoC HiSilicon K3V2, на которой работает Huawei MediaPad 10 FHD, в среднем соответствует по производительности младшей модификации NVIDIA Tegra 3 T30L, в процессорной части немного уступая, а в GPU-части выступая на уровне старшей Tegra 3.

Таким образом, и для 3D-игр, и для воспроизведения Full HD-видео этого будет вполне достаточно. Производительности SoC хватает даже для программного воспроизведения видео Full HD не очень высокого битрейта. Хотя понятно, что если удастся задействовать аппаратное ускорение (это зависит от плеера и формата файла), то воспроизведение будет более гладким и менее энергопотребляющим.

Но есть один нюанс. В случае с играми очень многое зависит не только от чистой производительности, но и от того, насколько хорошо игра оптимизирована для конкретной SoC. А с этим, как несложно догадаться, у HiSilicon (и, в частности, у GPU Vivante, не используемого в других SoC топового уровня) дело обстоит не лучшим образом.

Поэтому многие популярные игры даже вовсе не запускаются или не устанавливаются на Huawei MediaPad 10 FHD. Так, нам не удалось установить Modern Combat 3 и 4, N.O.V.A. 3, а Dark Meadow установился, но вылетал при попытке запуска. Зато нормально установились Need for Speed:

Разделы:

Определение файлов устройств (портов) в android через которые работает модем

а)

Определение списка файлов устройств модема;

При подключении модема создаются файлы устройств ttyUSB или ttyACM. В эмуляторе терминала набираем команду: ls /dev/ttyUSB* (или ls /dev/ttyACM*). Получаем список:

Если таких файлов устройств в системе не обнаружено, посмотрите выше решение при симптоме г).

Примечание: К шине USB кроме модема могут быть подключены другие устройства. Тогда вводим команду до подключения модема и после. Определяем, какие файлы устройств (порты) появились.
В зависимости от того, когда подключается модем, до включения устройства или после. Или произошёл какой-то сбой в работе. Номера портов могут изменяться.

б) Из полученного списка в пункте а) нужно выделить порты через которые отправляются в модем AT-команды и происходит соединение с сетью.

1) Для каждого порта в терминале отправляем команду «AT» (смотрите раздел «Отправка в модем AT-команд» пункт а)). Если на экране появился ответ «ОК», запоминаем номер этого порта. И при необходимости выполняем следующий пункт. Иначе, переподключаем модем и отправляем AT-команду в следующий порт.

2) Необходимый для соединения (PPP) порт можно точно определить, производя попытки подключения. Для этого после отправки команды «AT» и получения ответа «OK» для GSM, 3G модемов вводим в терминале:

echo «ATDT*99#» > /dev/ttyUSB0

Примечание: Если ранее, используя этот модем, с этой SIM-картой, вы НЕ подключались к Интернету на компьютере, первой нужно ввести в терминале команду: echo «AT CGDCONT=1,»IP»,»internet.mts.ru»» > /dev/ttyUSB0. Где internet.mts.ru — точка доступа вашего провайдера (Мегафон — internet, Билайн — internet.beeline.ru или home.beeline.ru). Вместо ttyUSB0 в командах — ваш проверяемый порт. У редких операторов номер дозвона *99# и команда ATDT у некоторых модемов могут отличаться. Для LTE-модемов используется команда ATDT#777.

Если на введенные выше команды модем ответил «ОК» и «CONNECT», это нужный для PPPD порт.

Переключение режима модема. отключение автозагрузки, zerocd

Примечание: Большинство USB 3G-модемов являются составными USB-устройствами. Помимо функции модема выполняют функцию устройства для чтения карт памяти. Кроме того испольуется технология ZeroCD, суть которой заключается в том, что при первом подключении к компьютеру новое USB-устройство подключает виртуальный CD-ROM (флэш-память), на котором находятся необходимые драйверы для Windows, но редко для других ОС. После установки драйвер переключает USB-устройство в режим модема.

Проверить в каком режиме находится модем, можно после подключения модема к устройству и определения его системой. В эмуляторе терминала с правами Root (сначала введите su) введите команду: dmesg. И внизу списка ищите подобные строки (для 3G-модемов содержащие «GSM modem»):

Если строки найдены, модем в нужном режиме и ничего переключать не нужно. Иначе, идем дальше.

б) Принудительное переключение;

1) Переключить режим модема можно отправив в порт модема соответствующую AT-команду. Нужную для вашей модели модема команду узнайте у производителя. Примеры:

Больше про Хуавей:  Круг перечеркнутый линией на андроид. Как отключить значек уведомлений в смартфонах Samsung. Что означает плюс в кружочке на самсунг
МодемыВ «Только модем»В обычный режим
HUAWEIAT^U2DIAG=0AT^U2DIAG=255 (268 для E1750)
HUAWEI E367, E392,
E352, E353, E171
AT^SETPORT=»A1,A2;1,2,3″AT^SETPORT=»A1,A2;1,2,3,7,A1,A2″
AT^SETPORT=»A1,A2;1,16,3,2,A1,A2″
ZTEAT ZCDRUN=8AT ZCDRUN=9
ZTE MF192, MF652
(процессор ICERA)
AT%USBMODEM=0AT%USBMODEM=1

Примечание: Команда AT ZCDRUN=8 в модемах ZTE удаляет флаг AUTORUN.FLG (или CD_STARTUP_FLAG) в файловой системе модема. Это же можно сделать в Windows программой QPST с EFSExplorer. Или с помощью плагина EFS (Embedded file system) для Total Commander.

Если в системе Android USB-устройство не определяется как модем. То и не создаются соответствующие файлы устройств, и АТ-команду отправить невозможно. Поэтому режим переключаем на «большом» компьютере.

Для Windows cмотрите раздел «Отправка в модем AT-команд» пункт б). Вводим соответствующую вашему модему AT-команду для переключения в режим «Только модем».

2) Для переключения режима модема можно использовать готовые приложения. Например, программу

3G Modem Mode Switcher

.

Подключите модем к компьютеру. Если программное обеспечение модема ещё не установлено, ждём окончания процесса автоматической установки. Обязательно закройте программу для работы с модемом. Запустите 3gsw.exe. Нажмите кнопку требуемого режима («Только модем»). Удачи!

Добавление записи в файл 3g_dongle.cfg

Файл 3g_dongle.cfg используется модулями слоя RIL (Radio Interface Layer) системы. С помощью него можно указать, через какие порты будет происходить взаимодействие с вашей моделью модема, устанавливаться соединение, какой номер дозвона использовать. Если в вашей системе этого файла нет, добавлять его самостоятельно нет никакого смысла.

а) Запись добавляемая в конец файла /etc/3g_dongle.cfg (/system/etc/3g_dongle.cfg) имеет такую структуру:

Определим значения параметров.

Значения не должны содержать символы пробела, табуляции, комментария (#).

1) Значение параметра production_name узнаем, отправив в модем AT-команду: AT CGMM. Как это сделать смотрим в разделе «Отправка в модем AT-команд»;
2) Заголовок в квадратных скобках и параметр dongle_name можно заполнить тем же значением, что и production_name;
3) Значение vendor_name — название производителя модема одним словом (huawei, zte, ASB, ation…);
4) Значение network_type для сотовой сети GSM и 3G заполняем GSM_MODE. Другие возможные параметры: CDMA_MODE, TD_MODE;
5) pid_vid_now соответствует написанным слитно: приставка «0x», значение VID, затем PID модема в режиме «Только модем». (Смотрите раздел «Переключение режима модема. Отключение автозагрузки, ZeroCD»);
6) pid_vid_origin — аналогично предыдущему пункту, но в обычном режиме модема (можно заполнить тем же значением, что и pid_vid_now или «0x0»);
7) Значения bcdDevice_origin и bcdDevice_now можно заполнить просто «0x0». (bcdDevice соответствуют значениям версии USB модема. Для USB 2.0 bcdDevice — 0x0200, для USB 1.1 — 0x0110);
8) Значения номеров портов at_port и ppp_port определяем в разделе «Определение файлов устройств (портов) в Android через которые работает модем». Возможно, экспериментально подбираем, какой из номеров портов, отозвавшийся на AT-команду, соответствует at_port, какой ppp_port. Перезагрузив устройство, делать попытки подключения к сети Интернет.
Примечание: В модеме ZTE MF100 только один порт ttyUSB2 дал ответ на отправленную AT-команду. Он соответствует значению ppp_port=2. Значение at_port подбирал экспериментально из оставшихся номеров портов 0 и 1 (файлов устройств ttyUSB0 и ttyUSB1).
Если в разделе «Подключение к сети Интернет сторонними средствами» удалось установить соединение, то значение ppp_port соответствует номеру интерфейса ttyUSB в файле conf-pppd.

б) Проверьте в файле 3g_dongle.cfg раздел [DIAL_NUMBER]. Для GSM, 3G модемов должна быть строка: wcdma=ATDT*99#. Для некоторых операторов сотовой связи иногда требуется «wcdma=ATDT*99***1» или другой номер дозвона.

После изменения файла 3g_dongle.cfg нужно перезагрузить ваше устройство!

Особенности подключения отдельных устройств

В разных системах для создания подключения обычно используются одни и те же приложения: usb_modeswitch, pppd, chat. Но разные скрипты, расположенные в разных местах.

а) Возможно, при подключении предусмотрено использование только файлов устройств /dev/ttyUSB. А для вашего модема создаются /dev/ttyACM (например ZTE MF192). Можно создать символьные ссылки. Добавить в начало скрипта запуска подключения подобные строки:

ln -s /dev/ttyACM0 /dev/ttyUSB0
ln -s /dev/ttyACM1 /dev/ttyUSB1

б) Иногда если не создаются файлы устройств /dev/ttyUSB, нужно ввести в эмуляторе терминала команды:

su
echo «19d2 2000» > /sys/bus/usb-serial/drivers/option1/new_id

Здесь 19d2 необходимо заменить на VID вашего модема, 2000 — на PID.

Эти команды нужно вводить после каждого включения (перезагрузки) устройства. Для автоматизации, можно, например, добавить эту строку в конец скрипта /system/bin/preinstall.sh. Или в другой, имеющийся в вашей системе и запускающийся при загрузке системы или подключении модема. Например: /system/etc/usb_modeswitch.sh. Как вариант, ищите в вашей системе папку «/system/etc/init.d/» и создавайте файл с подобным содержанием:

#!/system/bin/sh
echo «12d1 1506» > /sys/bus/usb-serial/drivers/option1/new_id

Где вместо «12d1 1506» ваши VID, PID.
А вот с каким именем этот файл сохранять, зависит от вашего устройства. Может быть «11modem» или другим.

в) Если скрипты у вас автоматически не переключают режим модема используя usb_modeswitch, используйте команды:

su
usb_modeswitch -W -I -c /etc/usb_modeswitch.d/19d2_2000

Где 19d2_2000 соответствующий вашему модему файл. Смотрите раздел «Переключение режима модема. Отключение автозагрузки, ZeroCD» пункт а).

Или командой:

su
usb_modeswitch –v 12d1 –p 14fe –V 12d1 –P 1506

Где параметры «-v» и «-V» определяют VID модема до и после переключения режима, «-p» и «-P» определяют PID.

г) При подключении вашего модема или телефона в Unix-системах создаются файлы устройств ttyACM. Тогда для подключения в Android должен существовать и загружаться при запуске командой insmod модуль cdc-acm.ko.

Тест antutu huawei matepad t 10s, узнайте все показатели телефона, прежде чем делать покупку!

Экран

Дисплей планшета имеет диагональ 10,4 дюйма, разрешение — 2000×1200. Это дает не самую высокую плотность точек — 224 ppi. Однако, как мы знаем, качество экрана определяется не только этим параметром.

Лицевая поверхность экрана выполнена в виде стеклянной пластины с зеркально-гладкой поверхностью, устойчивой к появлению царапин. Судя по отражению объектов, антибликовые свойства экрана чуть лучше, чем у экрана Google Nexus 7 (2022) (далее просто Nexus 7).

Экран у Huawei MatePad 10.4 немного темнее (яркость по фотографиям 99 против 104 у Nexus 7). Двоение отраженных объектов в экране Huawei MatePad 10.4 очень слабое, это свидетельствует о том, что между слоями экрана (конкретнее между внешним стеклом и поверхностью ЖК-матрицы) нет воздушного промежутка (экран типа OGS — One Glass Solution).

За счет меньшего числа границ (типа стекло/воздух) с сильно различающимися коэффициентами преломления такие экраны лучше смотрятся в условиях интенсивной внешней засветки, но вот их ремонт в случае потрескавшегося внешнего стекла обходится гораздо дороже, так как менять приходится экран целиком.

На внешней поверхности экрана есть специальное олеофобное (жироотталкивающее) покрытие, которое по эффективности лучше, чем у Nexus 7, поэтому следы от пальцев удаляются существенно легче, а появляются с меньшей скоростью, чем в случае обычного стекла.

При выводе белого поля во весь экран и при ручном управлении яркостью ее максимальное значение составило 470 кд/м². Максимальная яркость высокая, поэтому, учитывая отличные антибликовые свойства, читаемость экрана даже в солнечный день вне помещения должна быть на приемлемом уровне.

Минимальное значение яркости — 3 кд/м². В полной темноте яркость можно понизить до комфортного значения. В наличии автоматическая регулировка яркости по датчику освещенности (он находится по центру на верхнем поле фронтальной панели при портретной ориентации).

В автоматическом режиме при изменении внешних условий освещенности яркость экрана как повышается, так и понижается. Работа этой функции зависит от положения ползунка регулировки яркости: им пользователь может попытаться выставить желаемый уровень яркости в текущих условиях.

Если оставить все по умолчанию, то в полной темноте функция автояркости уменьшает яркость до 5 кд/м² (очень темно), в условиях освещенного искусственным светом офиса (примерно 550 лк) устанавливает на 180 кд/м² (нормально), в очень ярком окружении (условно соответствует нахождению на прямом солнечном свету)

повышает до 470 кд/м² (до максимума, так и нужно). Результат нас не совсем устроил, поэтому мы в полной темноте чуть увеличили яркость, получив в итоге для трех условий, указанных выше, следующие значения: 18, 190, 470 кд/м² (отлично). Получается, что функция автоподстройки яркости работает адекватно и позволяет настраивать свою работу под индивидуальные требования.

В данном планшете используется матрица типа IPS. Микрофотографии демонстрируют типичную для IPS структуру субпикселей:

Для сравнения можно ознакомиться с галереей микрофотографий экранов, используемых в мобильной технике.

Экран имеет хорошие углы обзора без значительного сдвига цветов даже при больших отклонениях взгляда от перпендикуляра к экрану и без инвертирования оттенков. Для сравнения приведем фотографии, на которых на экраны Huawei MatePad 10.4 и Nexus 7 выведены одинаковые изображения, при этом яркость экранов изначально установлена примерно на 200 кд/м², а цветовой баланс на фотоаппарате принудительно переключен на 6500 К.

Перпендикулярно к экранам белое поле:

Отметим хорошую равномерность яркости и цветового тона белого поля.

И тестовая картинка:

Цвета на экране Huawei MatePad 10.4 имеют насыщенность близкую к естественной, а цветовой баланс у экранов явно различается.

Теперь под углом примерно 45 градусов к плоскости и к стороне экрана:

Видно, что цвета не сильно изменились у обоих экранов, но у Huawei MatePad 10.4 контраст уменьшился в большей степени из-за большего высветления черного.

И белое поле:

Яркость под углом у экранов уменьшилась (как минимум в 4 раза, исходя из разницы в выдержке), но в случае Huawei MatePad 10.4 яркость снизилась меньше. Черное поле при отклонении по диагонали сильно высветляется, но остается условно нейтрально-серым (так это воспринимают глаза). Фотографии ниже это демонстрируют (яркость белых участков в перпендикулярном плоскости экранов направлении одинаковая!):

И под другим углом:

При перпендикулярном взгляде равномерность черного поля средняя:

Контрастность (примерно в центре экрана) высокая — порядка 1300:1. Время отклика при переходе черный-белый-черный равно 18 мс (9 мс вкл. 9 мс выкл.). Переход между полутонами серого 25% и 75% (по численному значению цвета) и обратно в сумме занимает 31 мс.

Построенная по 32 точкам с равным интервалом по численному значению оттенка серого гамма-кривая не выявила завала ни в светах, ни в тенях. Показатель аппроксимирующей степенной функции равен 2,15, что немного ниже стандартного значения 2,2. При этом реальная гамма-кривая заметно отклоняется от степенной зависимости:

Наличия динамической подстройки яркости подсветки в соответствии с характером выводимого изображения мы не выявили, что очень хорошо.

Цветовой охват близок к sRGB:

Спектры показывают, что светофильтры матрицы в умеренной степени подмешивают компоненты друг к другу:

По умолчанию баланс оттенков на шкале серого средний, так как цветовая температура существенно выше стандартных 6500 К, и отклонение от спектра абсолютно черного тела (ΔE) больше 10, что даже для потребительского устройства считается плохим показателем.

В этом устройстве есть возможность скорректировать цветовой баланс с помощью регулировки оттенка на цветовом круге или просто выбором одного из трех предустановленных профилей.

Однако диапазона подстройки не хватает для одновременного снижения цветовой температуры и ΔE, поэтому, если нужен планшет с хорошей цветопередачей, то этот планшет лучше не покупать.

Присутствует функция Естественный тон, которая, если ее включить, подстраивает цветовой баланс под условия окружающей среды. Мы включили эту функцию и проверили, как она работает:

УсловияЦветовая температура на белом поле, КΔE на белом поле
Функция Естественный тон выключена840012
Естественный тон включена, светодиодные светильники с холодным белым светом (6800 К)740012
Естественный тон включена, галогеновая лампа накаливания (теплый свет — 2850 К)640012

При сильном изменении условий освещенности подстройка цветового баланса выражена слабо, поэтому с нашей точки зрения эта функция не работает так, как нужно. Отметим, что сейчас сложившимся стандартом является калибровка устройств отображения к точке белого в 6500 К, но в принципе, коррекция под цветовую температуру внешнего света может принести пользу, если хочется добиться лучшего соответствия изображения на экране с тем, что видно на бумаге (или на любом носителе, на котором цвета формируются за счет отражения падающего света) в текущих условиях.

Присутствует модная настройка, позволяющая снизить интенсивность синей компоненты.

Маркетологи постарались запугать пользователя, чтобы показать степень заботы производителя. Разумеется, нет никакого УФ-излучения (см. спектр выше), и нет никакой усталости глаз, обусловленной именно синим светом.

В принципе, яркий свет может приводить к нарушению суточного (циркадного) ритма (см. отдельную статью), но все решается подстройкой яркости до низкого, но еще комфортного уровня, а искажать цветовой баланс, уменьшая вклад синего, нет абсолютно никакого смысла.

Подведем итоги: экран имеет высокую максимальную яркость (470 кд/м²) и обладает отличными антибликовыми свойствами, поэтому устройством без особых проблем можно будет пользоваться вне помещения даже летним солнечным днем. В полной темноте яркость можно понизить до комфортного уровня (вплоть до 3 кд/м²).

Также к достоинствам экрана нужно отнести эффективное олеофобное покрытие, отсутствие воздушного промежутка в слоях экрана и мерцания, высокий контраст (1300:1) и цветовой охват sRGB. К недостаткам — низкую стабильность черного к отклонению взгляда от перпендикуляра к плоскости экрана и далеко не лучший цветовой баланс. Впрочем, с учетом важности характеристик именно для этого класса устройств, качество экрана можно считать хорошим.
